Bộ chuyển tiếp, mở rộng tín hiệu điều khiển hồng ngoại IR V1 (remote tivi, đầu máy…)

Phạm vi ứng dụng:

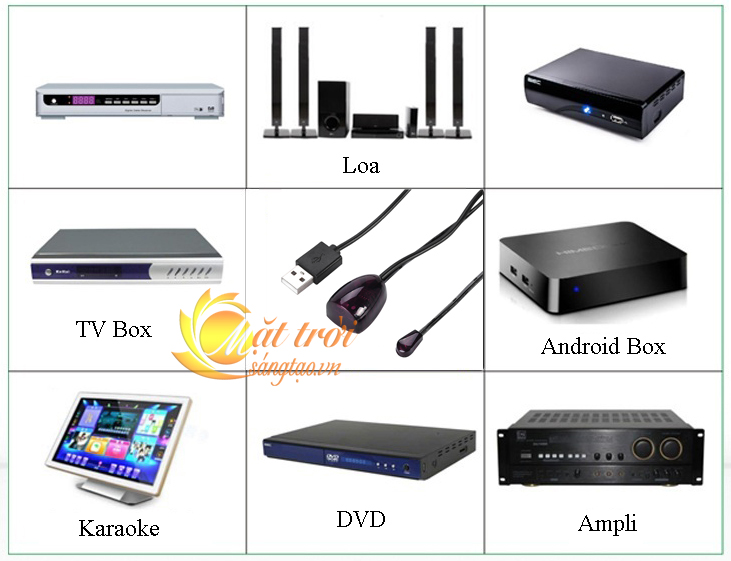

Hộp set-top TV kỹ thuật số, DVD, android box,máy lạnh, đầu đĩa cứng, thiết bị karaoke, ,đầu ghi camera, lắp đặt set-top box khách sạn hoặc gia đình, v.v.

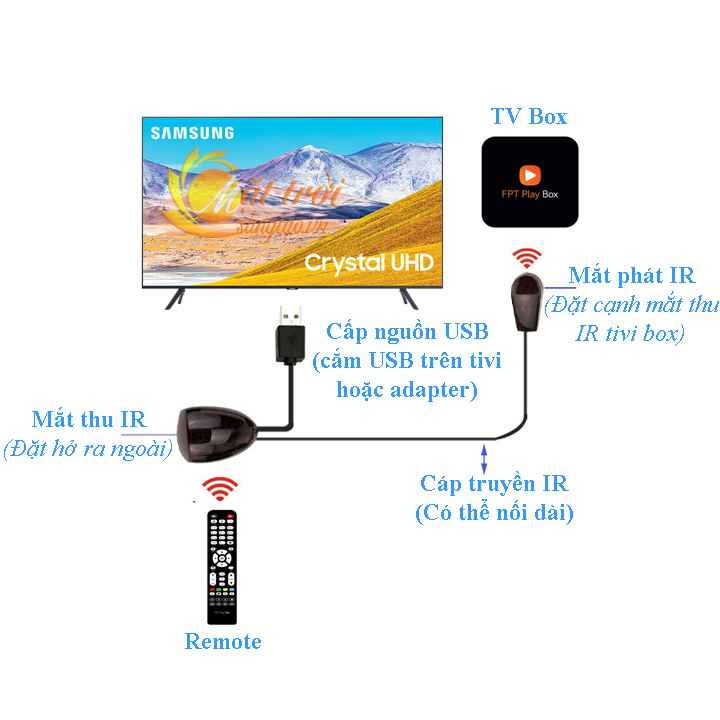

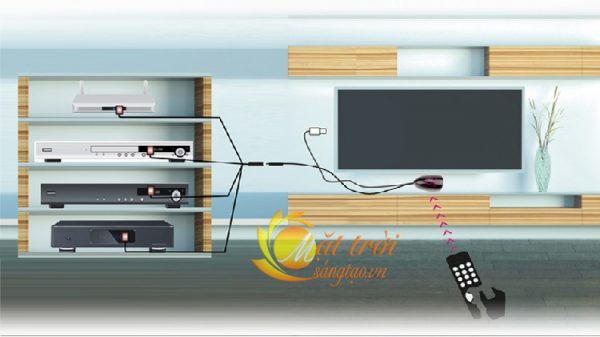

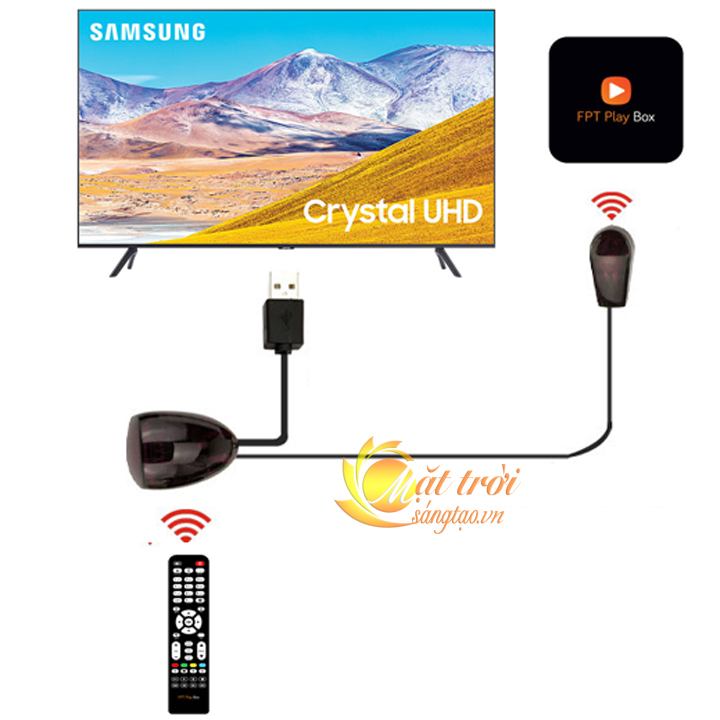

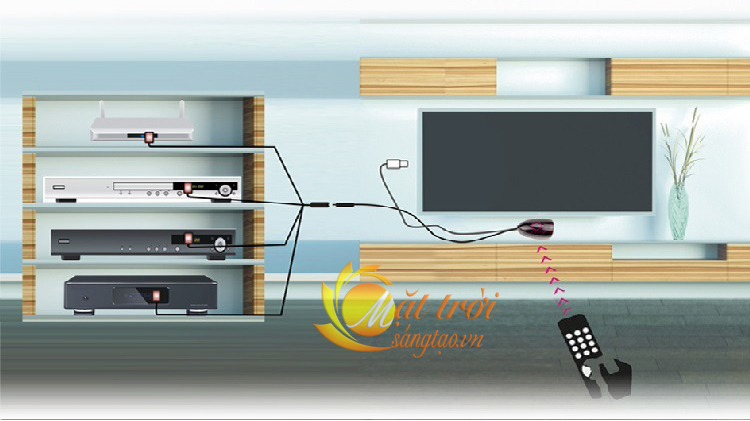

Ứng dụng 1: Điều khiển các thiết bị như tivi box, android box, đầu karaoke… để kín trong ngăn tủ

Một số tủ kệ tivi thiết kế các ngăn để đầu karaoke, âm ly, tivi box… có cánh để tránh bụi khi không dùng hoặc tránh trẻ con vặn nghịch làm hỏng hoặc mất công tinh chỉnh lại, khi đó mắt hồng ngoại của các thiết bị nằm ở trong góc khuất không thể nào dùng remote để điều khiển được phải dùng bộ chuyển tiếp tín hiệu IR này để kéo mắt nhận hồng ngoại ra bên ngoài.

Ứng dụng 2: Điều khiển hệ thống âm thanh, karaoke ở quán hát… để kín trong ngăn tủ

Một số điểm karaoke không muốn khách tự điều chỉnh máy mà để tất cả thiết bị ở tủ hoặc phòng trung tâm và chỉ kéo dây loa đến mỗi phòng hát mà thôi. Trong mỗi phòng sẽ chỉ có TV, loa, remote  => giải pháp là dùng bộ chuyển tiếp tín hiệu IR để kéo mắt thu IR ra bên ngoài. Như vậy, khách hàng có thể tự chọn bài, tự điều khiển mà không cần có đầu đĩa đặt ở đó.

Và còn nhiều ứng dụng khác tùy vào ứng biến của mình vì nó có thể dùng cho mọi remote điều khiển bằng tia hồng ngoại như tivi, đầu máy…

Đặc điểm:

1. Tín hiệu điều khiển từ xa hồng ngoại nhạy và tốc độ phản ứng nhận tín hiệu điều khiển từ xa nhanh chóng và không có độ trễ khi chuyển tiếp.

2. Mắt thu chống nhiễu từ đèn huỳnh quang và có khả năng chống nhiễu mạnh, tiêu thụ điện năng cực thấp và khả năng tương thích mạnh mẽ.

3. Mắt phát sử dụng chip nhập khẩu để truyền định hướng nếu nhiều thiết bị nghe nhìn được đặt cùng nhau.

4. Không ảnh hưởng đến việc nhận tín hiệu điều khiển từ xa của các thiết bị gia dụng khác.

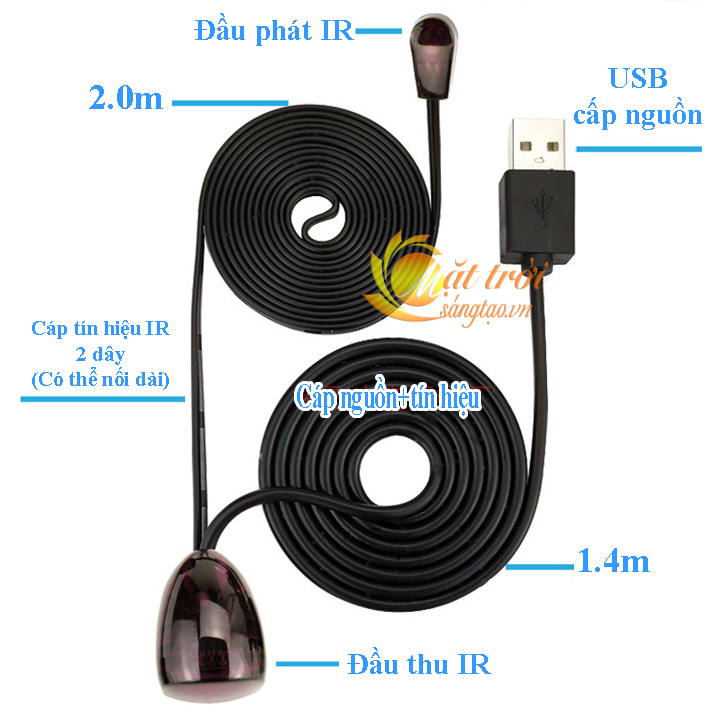

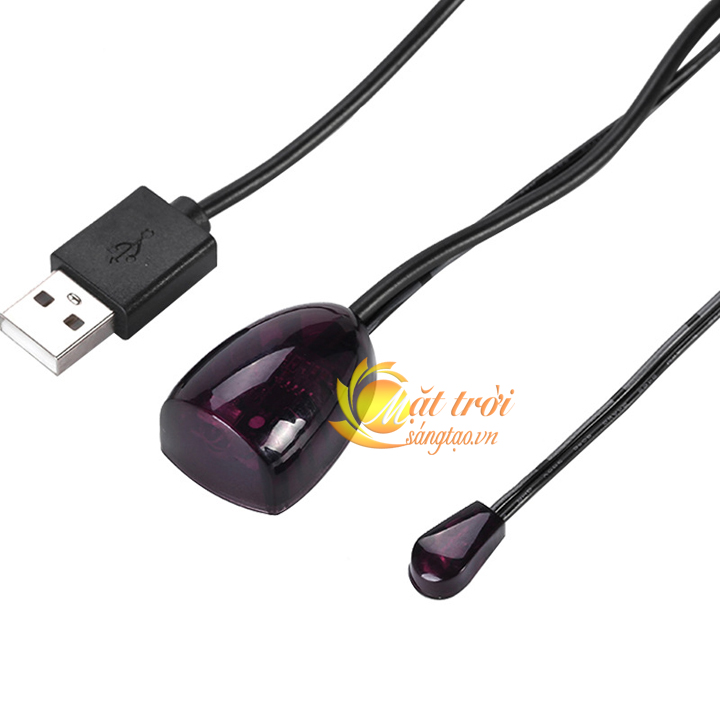

5. Kích thước nhỏ: bộ thu / phát nhỏ gọn, dễ cất giấu, thẩm mỹ.

6. Khoảng cách truyền xa.

Thông số kỹ thuật:

+ Nguồn cung cấp USB 5VDC (có thể cắm trực tiếp đầu USB vào cổng USB trên Tivi, đầu máy để lấy nguồn hoặc lấy nguồn qua Adapter USB sạc điện thoại)
+ Khoảng cách nối dài cho phép từ mắt thu tới mắt phát tín hiệu: ~50m dây nối dài (dây đồng loại tốt)
+ Khoảng cách tối đa từ remote tới mắt thu: ~10m
+ Khoảng cách tối đa từ mắt phát tới mắt thu của thiết bị cần điều khiển: ~50cm
+ Công suất tiêu thụ điện năng: < 0.5W.

+ Tần số điều khiển IR: 26KHZ-56KHZ

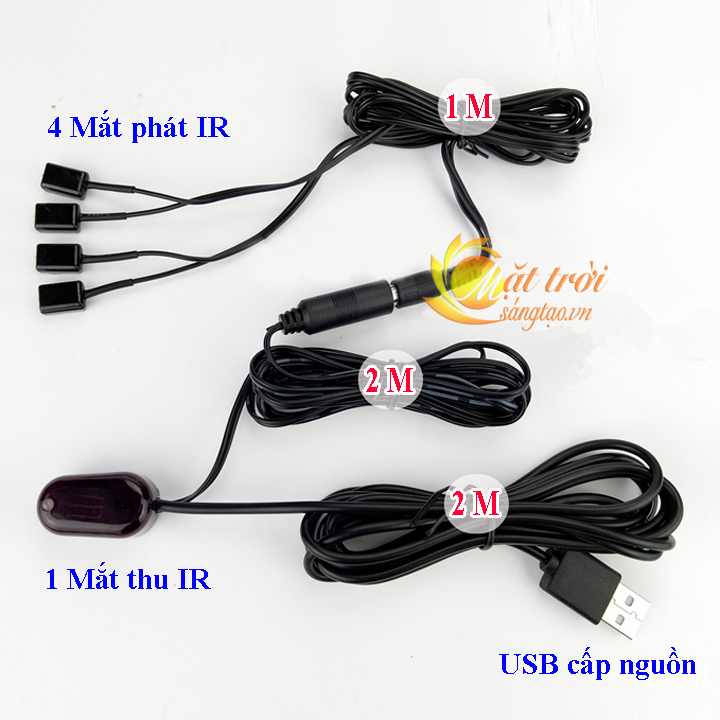

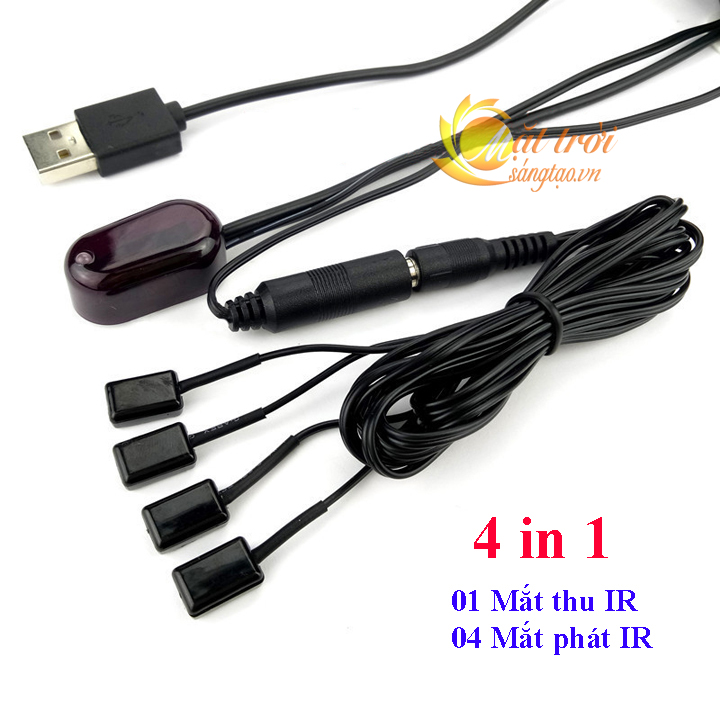

Phiên bản  4in1 (1 mắt thu + 4 mắt phát)
