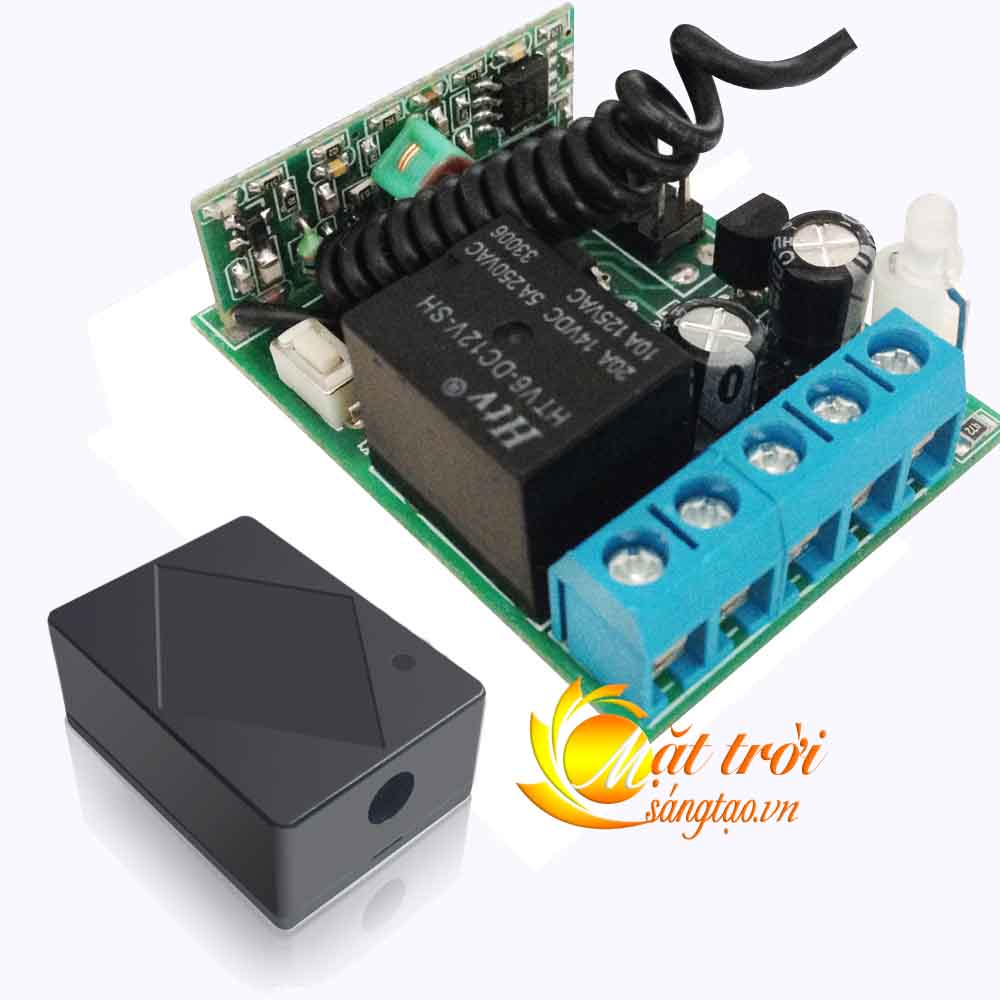

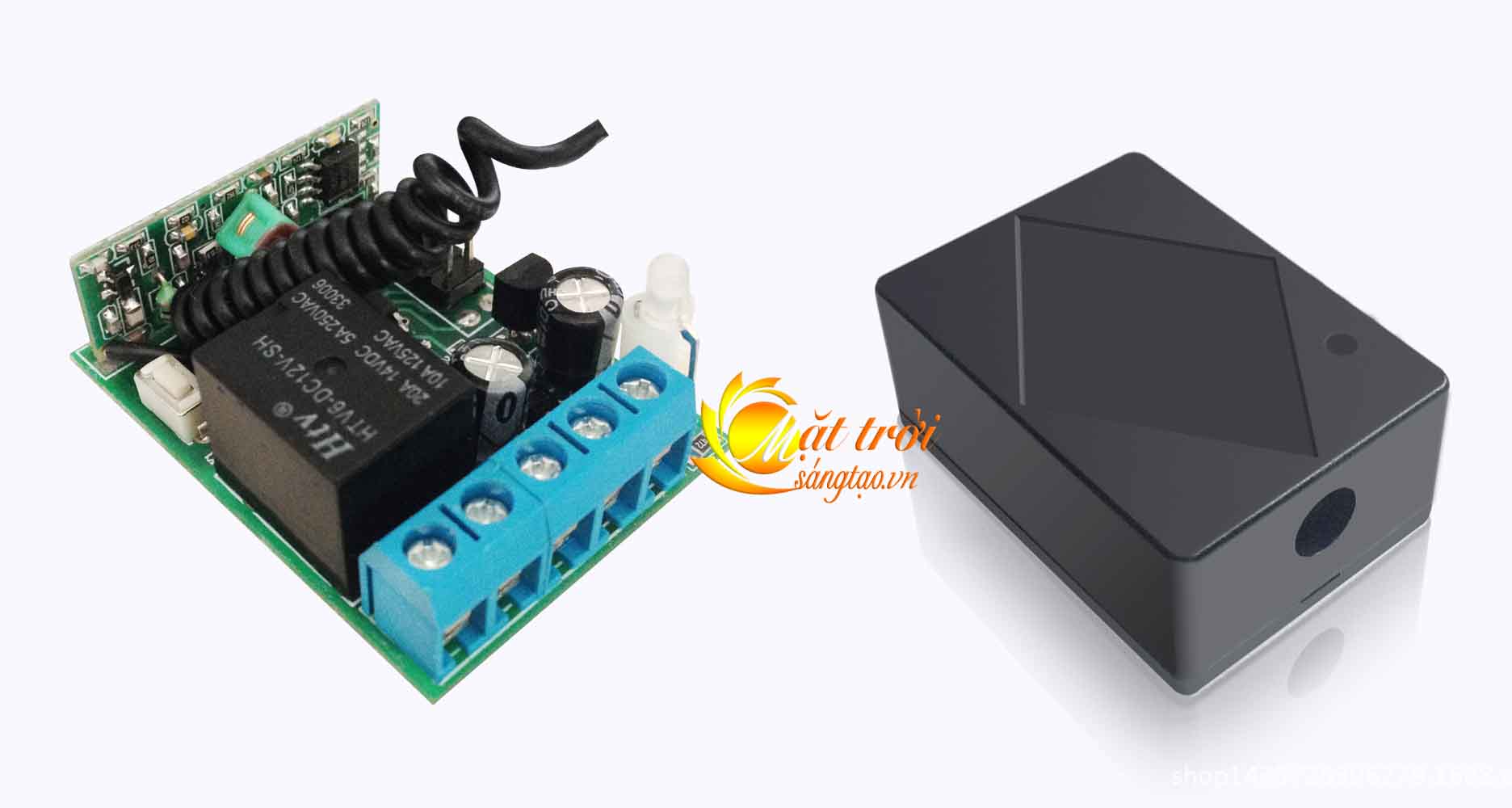

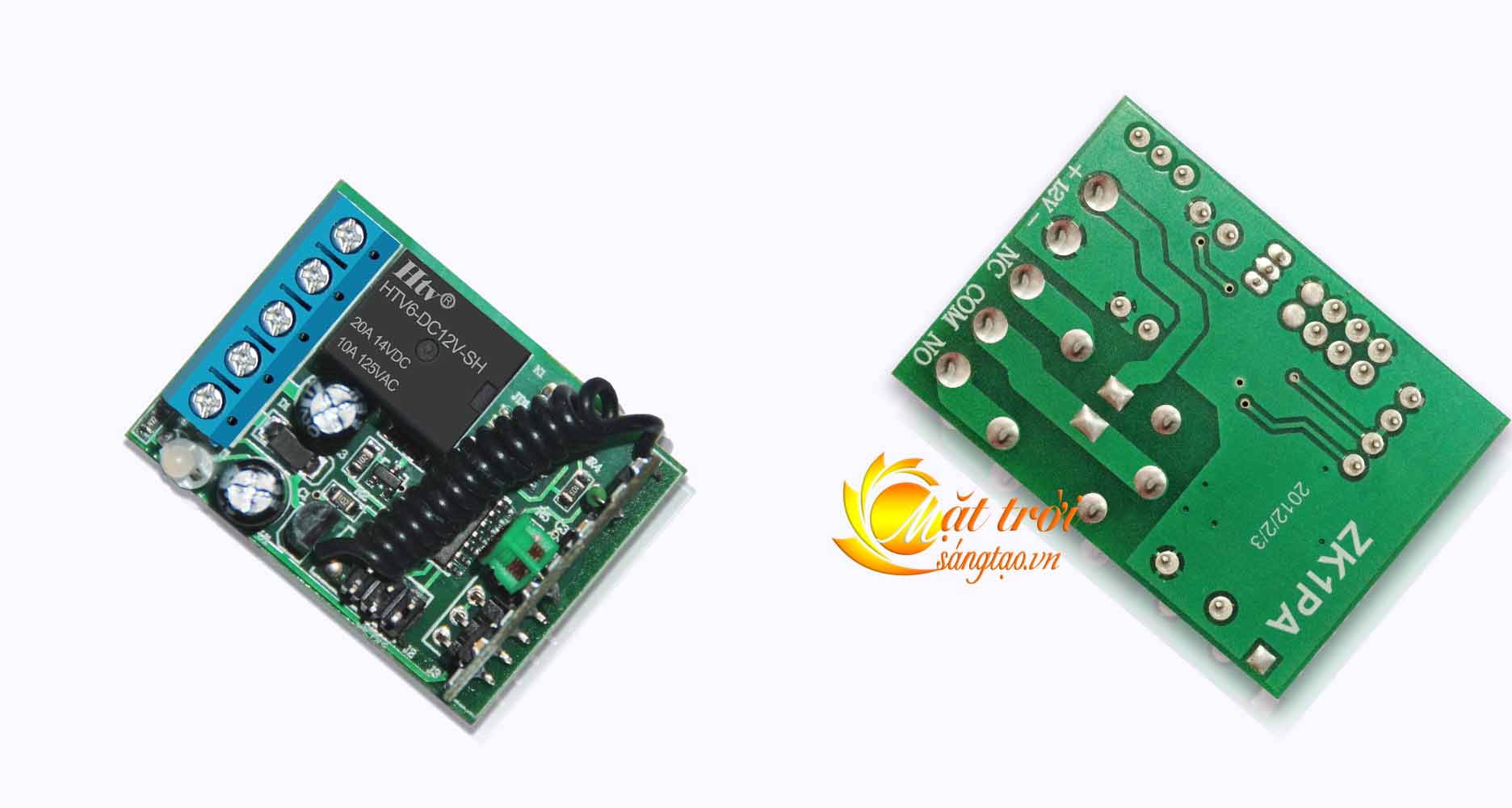

Mạch công tắc điều khiển từ xa 1 cổng học lệnh RF 4 chế độ 12VDC

Thông số kỹ thuật:

– Điện áp làm việc: DC12V

– Dòng hoạt động: ≤6mA

– Nhiệt độ làm việc: -20℃ – +60℃

– Độ nhạy nhận: 105dBm

– Tần số điều khiển: 315MHz

– Dòng tải: ≤10A

– Kích thước: 43.7*32*19.2mm (Dài*Rộng*Cao)

– Mạch có thể học lệnh được các loại điều khiển từ xa RF tần số 315Mhz mã cố định (IC 2262, 2260, 2264, ev1527 ….. )

Chú ý: Giá sản phẩm chưa bao gồm tay điều khiển từ xa

Nếu chưa có tay điều khiển bạn có thể đặt mua tại đây: Điều khiển RF

CÁC CHẾ ĐỘ ĐIỀU KHIỂN:

1. Chế độ không tự giữ (Momentary: Press and hold –>On, Release –>Off)

(Bấm và giữ một phím trên tay điều khiển thì đóng mạch, nhả phím thì ngắt mạch)

2. Chế độ tự giữ L (Latched: Press –>On, Press other button –>Off)

(Bấm nhả 1 phím trên tay điều khiển thì đóng mạch, bấm một phím bất kì khác trên cùng tay điều khiển thì ngắt mạch)

3. Chế độ tự giữ T (Toggle: Press –>On, Press again –>Off)

(Bấm nhả 1 phím trên tay điều khiển thì đóng mạch, bấm lại phím đó lần nữa thì ngắt mạch)

4. Chế độ tự giữ có hẹn giờ (Delay)

(Bấm nhả 1 phím trên tay điều khiển thì đóng mạch, sau một khoảng thời gian trễ thì tự ngắt mạch. Khi mạch chưa tự động ngắt nếu muốn ngắt mạch ngay thì có thể bấm một phím bất kì khác trên cùng tay điều khiển)

Có thể cài đặt thời gian trễ: 3-5-10-20 giây, 1-2-5-10 phút

HƯỚNG DẪN HỌC LỆNH ĐIỀU KHIỂN CÁC CHẾ ĐỘ  <— Click

(Liên hệ shop cung cấp mã đơn hàng để lấy password xem HDSD chi tiết)

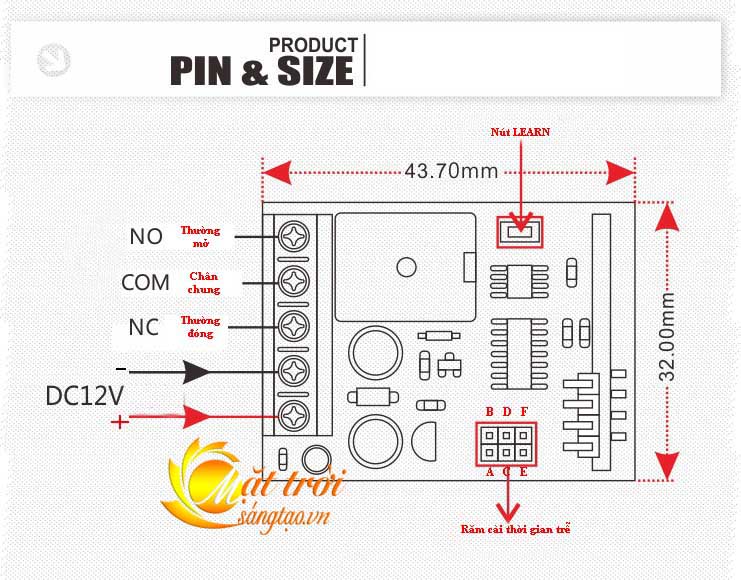

SƠ ĐỒ ĐẤU NỐI:
