Vỉ mạch điều khiển quạt học lệnh hồng ngoại

VỈ MẠCH ĐIỀU KHIỂN QUẠT HỌC LỆNH HỒNG NGOẠI

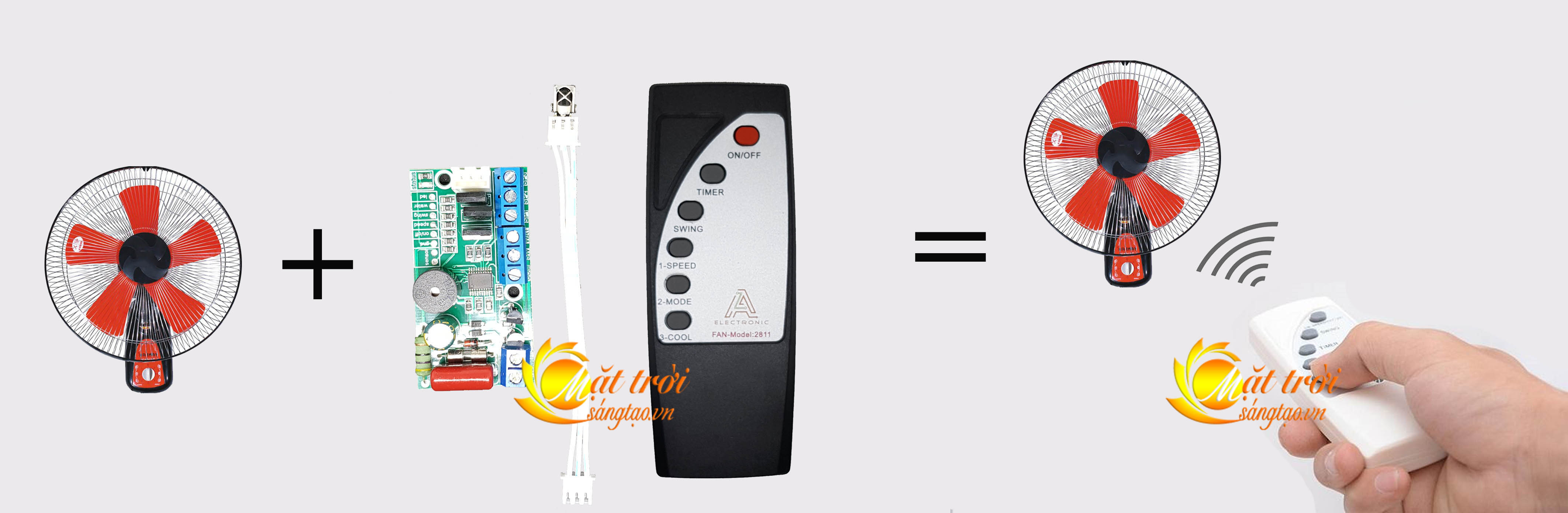

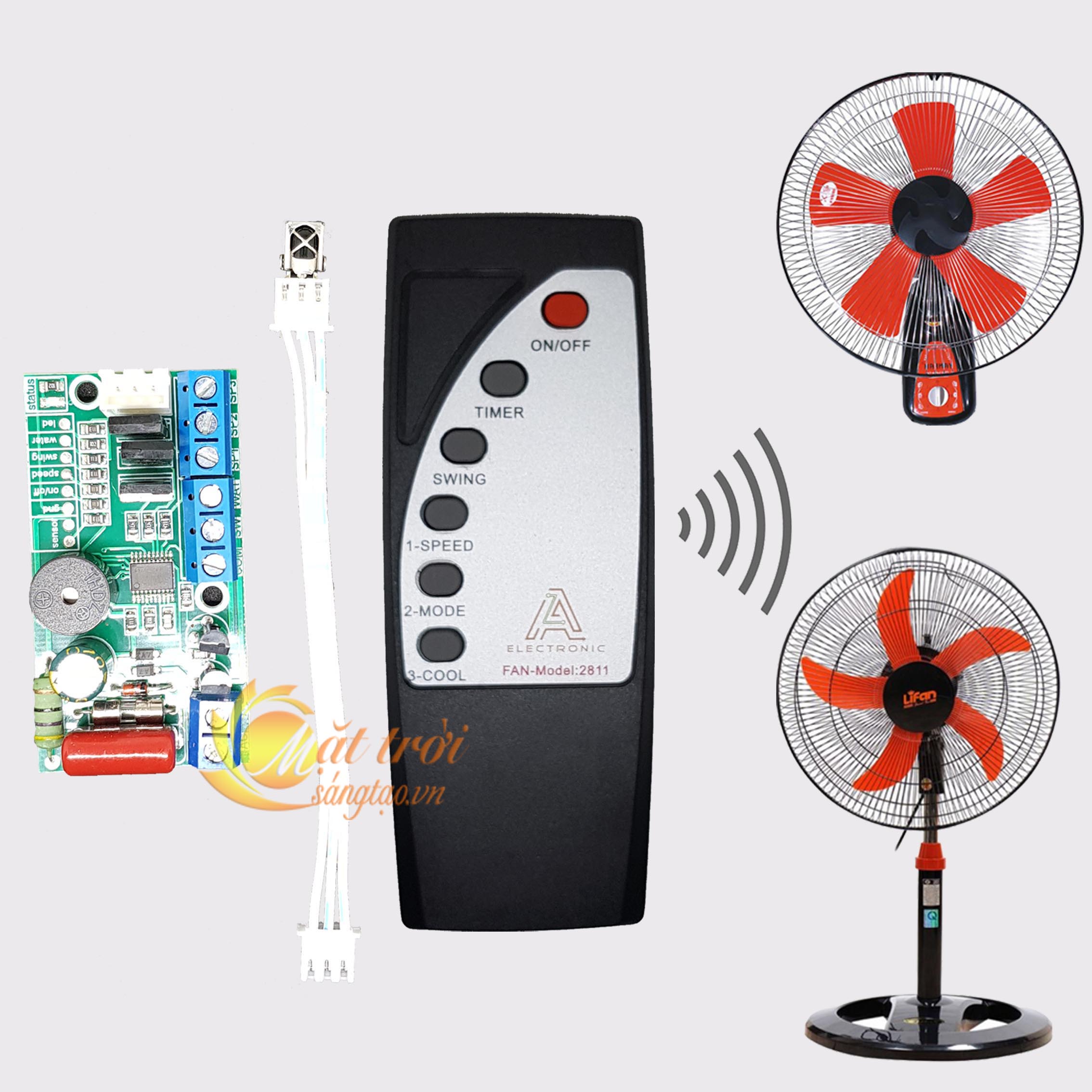

– Biến quạt thường thành quạt điều khiển từ xa

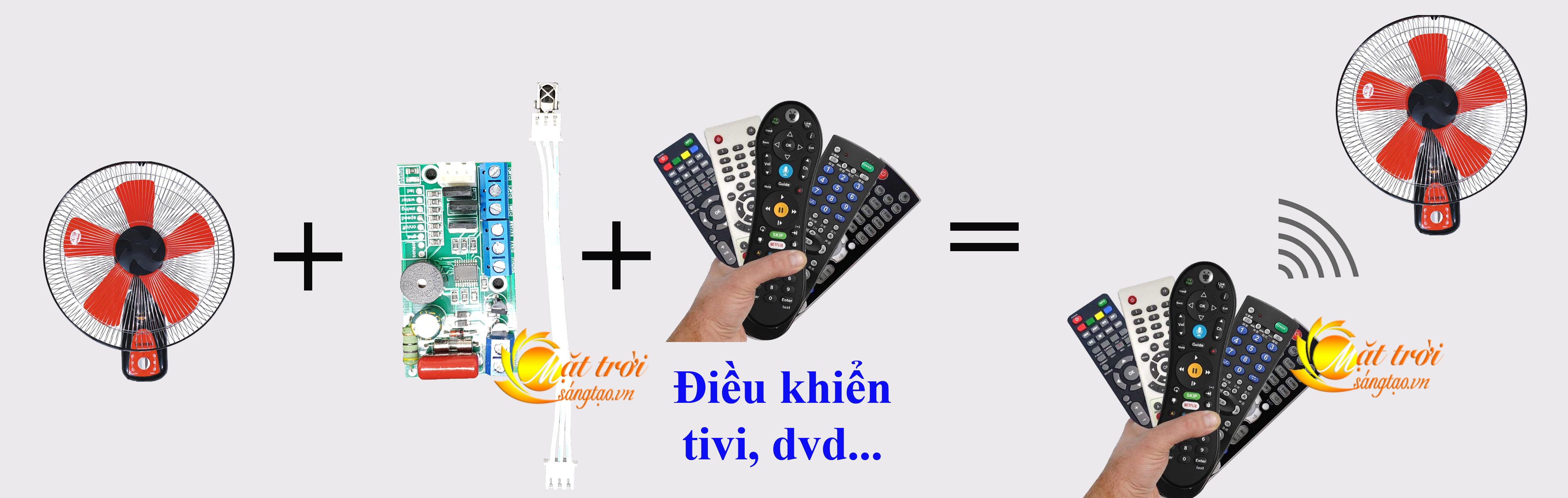

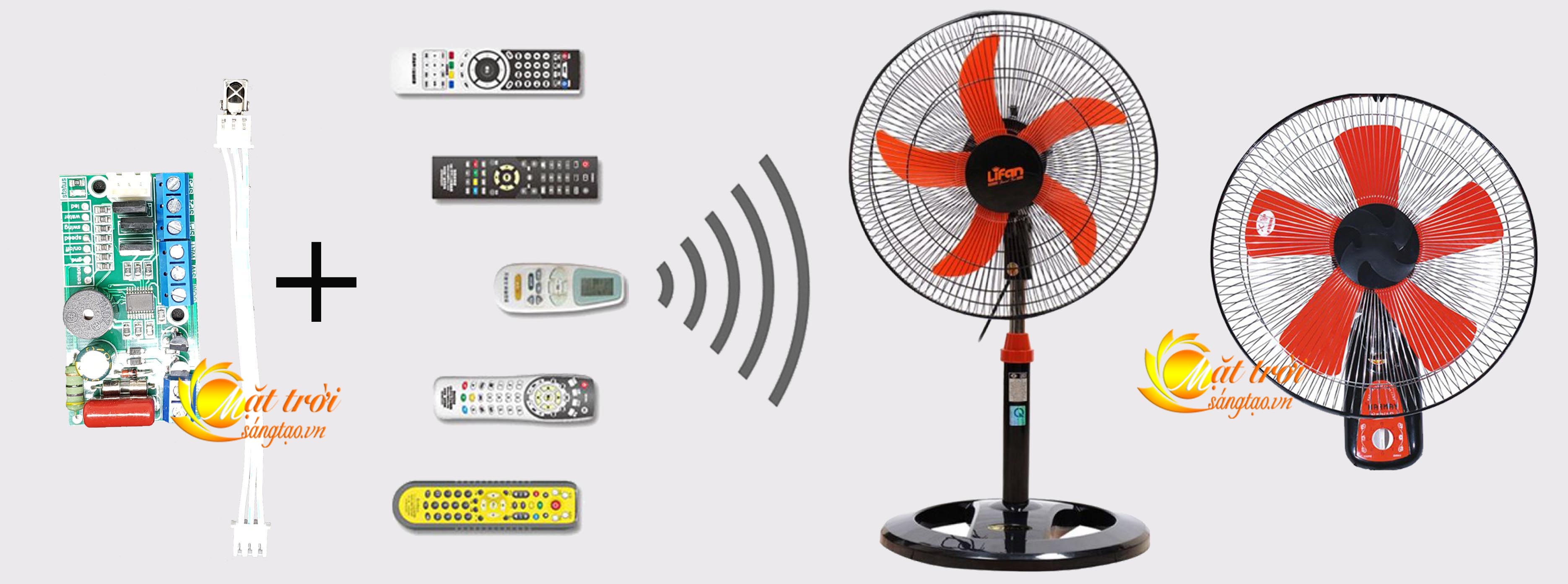

– Dùng mọi điều khiển hồng ngoại như điều khiển tivi, dvd,… để điều khiển quạt

Dành cho các bạn nào thích tự sửa chữa, thay thế bộ điều khiển của các loại quạt điều khiển từ xa bị hỏng hoặc biến chiếc quạt bình thường thành quạt điều khiển từ xa.

Có thể  sử dụng luôn các điều khiển hồng ngoại sẵn có như điều khiển tivi, dvd, … để điều khiển quạt, đỡ phải dùng nhiều điều khiển.

CHỨC NĂNG:

– Tắt /Bật quạt
– Điều khiển quạt 3 tốc độ
– Hẹn giờ 1-2-3-4 giờ
– Chức năng gió trời (mạnh dần và yếu dần)
– Điều khiển túp năng hoặc đèn
– Điều khiển bật bơm nước (dùng cho các loại quạt hơi nước)
– Có thể kết nối với các phím bấm cơ
– Có thể kết nối với cảm biến nước của quạt hơi nước

HƯỚNG DẪN SỬ DỤNG:

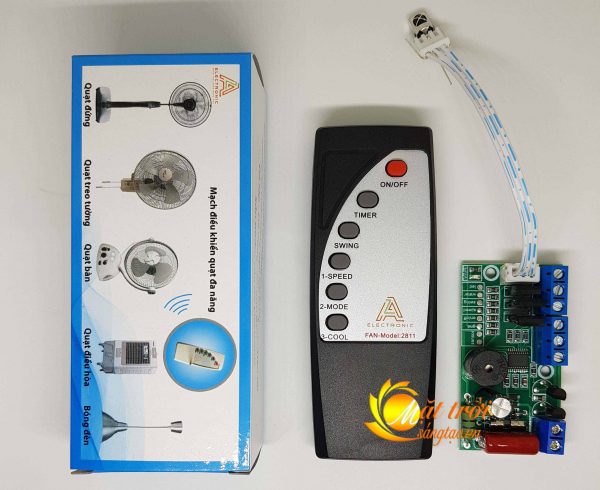

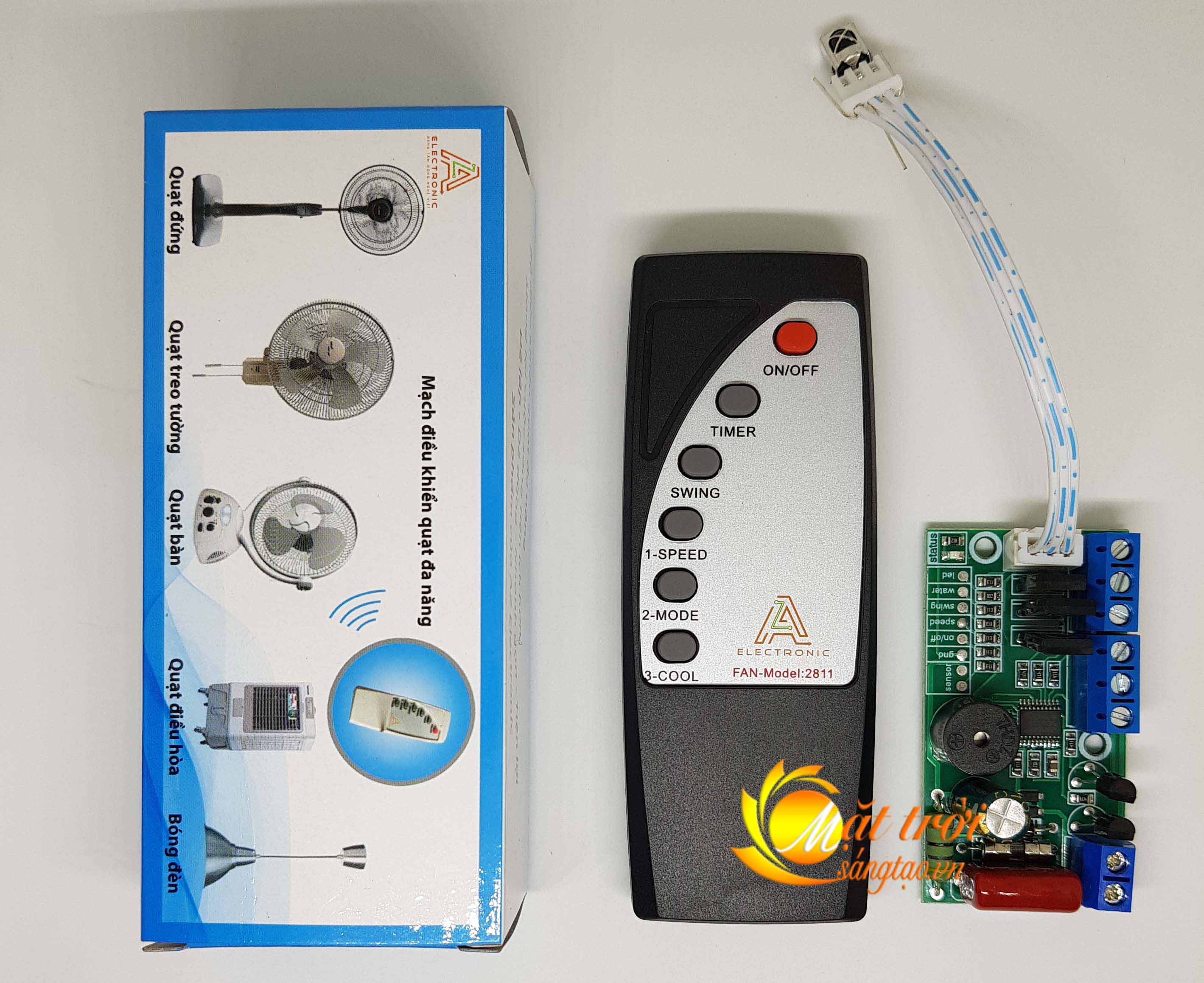

– Bộ sản phẩm đã được tặng kèm một remote điều khiển hồng ngoại kèm theo

Chức năng các phím theo thứ tự:
1: ON/OFF: Tắt / Bật quạt
2: TIMER: Hẹn giờ 1-2-3-4 tiếng theo số tiếng bíp
3: SWING: Đảo chiều quạt cho loại dùng túp năng điện
4: SPEED: Chuyển tốc độ quạt 1-2-3 theo số tiếng bíp
5: MODE: Chế độ gió thoảng, gió mạnh, gió tự nhiên theo số tiếng bíp
6: COOL: Bật bơm nước (Chú ý đấu cảm biến nước hoặc nếu không có cảm biến thì hàn chập 2 chân sensor lại, vì mạch có bảo vệ khi hết nước.
– Để có thể sử dụng các loại điều khiển hồng ngoại khác như điều khiển tivi, dvd… để điều khiển quạt thì làm như sau:
Bấm phím bất kì trên điều khiển mới 10 lần liên tiếp -> Còi kêu liên tục và nháy đèn trong khoảng 5s -> Còi ngừng kêu đèn vẫn nháy -> Bấm 6 phím theo thứ tự cần điều khiển quạt (mỗi lần bấm còi kêu tít) -> Bấm xong 6 phím còi kêu bíp dài rồi tắt đèn -> OK
Sau khi học lệnh xong có thể sử dụng 6 phím mới để điều khiển quạt, điều khiển cũ không dùng được nữa.
